CHN40PMica
1. Scott Ringren のエンクロージャーデザイン
Dr. Scottはマークフェンロンの友人で理学博士（Phd）、マークオーディオのテクニカルアドバイザーでスピーカーエンクロージャー設計者です
イギリス北部ヨークシャーの事務所で、歴史深い英国の様々なキャビネット設計の原理を注意深く掘り起こし、それをアップデートして世界中のハイファイ愛好家に提供しています。バックロードホーン、クォーターウェーブホーン、トランスミッションラインキャビネットの設計に関する幅広い知識と経験は、日本で育まれたエンクロージャー設計とはまた違う面白さとダイナミズムがあります。是非下の図面集にご自分の経験を加えたスピーカーボックスを探求して下さい。
ノースイーストオーディオショーでのスピーチですが日本では聞くことの出来ないスピーチです。ヨークシャー訛りの英語のせいか翻訳ミスが散見されますが、字幕をオンにして聞いてください。
https://www.youtube.com/watch?v=We-dwmv562o
Scott Lindgren PHD 図面集
| タイプ（英語表記） | モデル名 日本語表記 | 下をクリック ↓ |

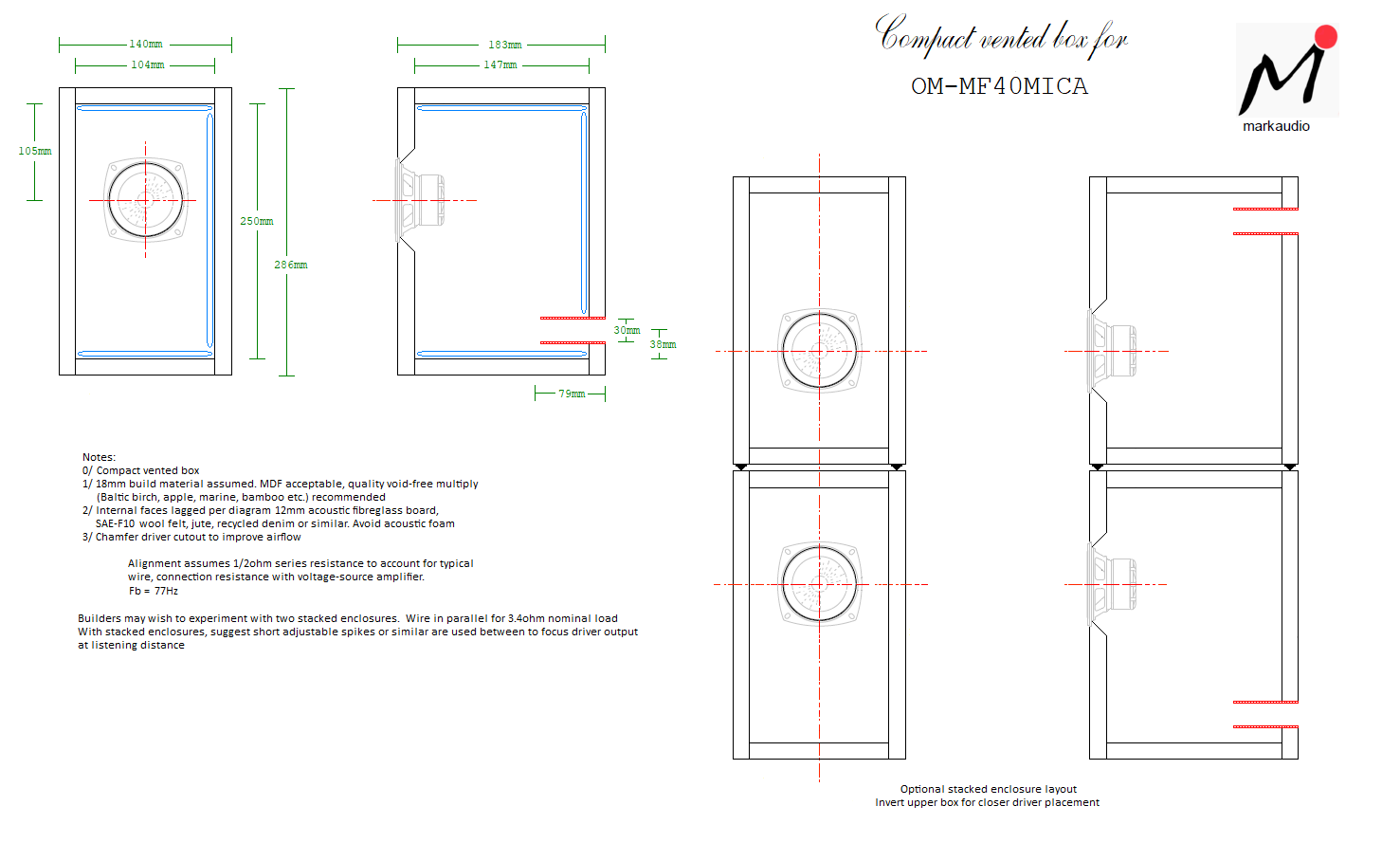

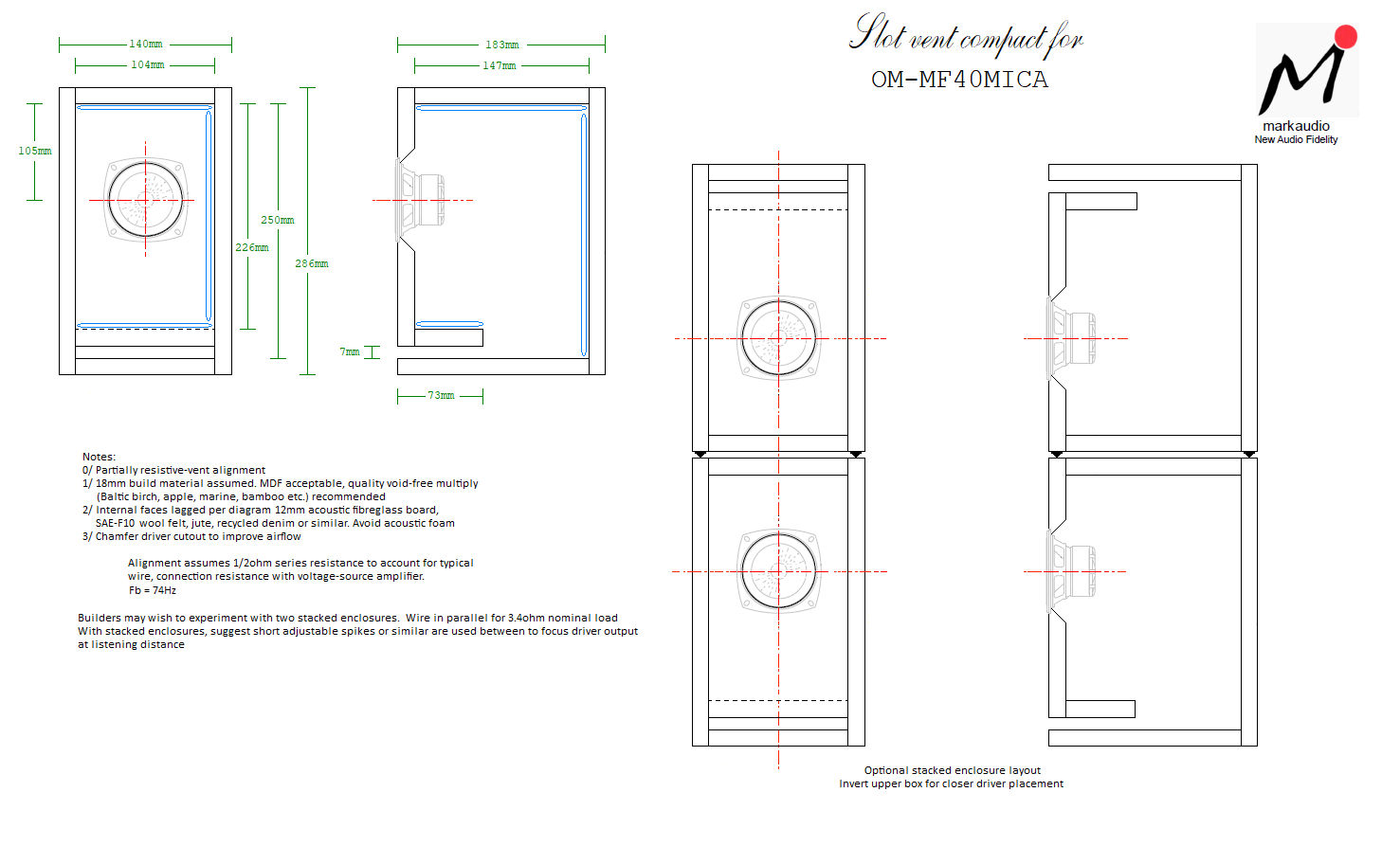

| (1) Vented Box | (1-1) リアバスレフ | ３図面 |
| (1-2) ルーフトップバスレフ | ||
| （1-3）フロントバスレフ | ||
| （２）Sealed Box | 密閉 | 図面 |
| （３）Chambered Transmission Line | チャンバー型トランスミッションライン | 図面 解説付 |
| （４）Compact MLTL | （４－１）マスローディッド1/4ウエィブ | 2図面 |
| （４－２）マルチドライバー | ||
| （５）Multi Chamber | マルチバスレフ | 図面 解説付 |
| （６）Sound Bar | （６－１）密閉サウンドバー | 2図面 |
| （６－２）4発ドライバーサウンドバー | ||
| （７）Micro Array | （７－１）８ｘ２アレースピーカー | 2図面 解説付 |
| （７－２）８ｘ４アレースピーカー |
T/Sパラメーター
|
FS |
106.69 |
Hz |
|
VAS |
1.17 |
Ltr |
|
Re |
6.80 |
Ω |
|
Qts |
0.55 |
－ |
|
SPL |
85.23 |
dB/m |
|
SD |
23 |
㎠ |
|
MMS (MMD) |
1.39 (1.33) |
ｇ |
|
Max Power |
7 |
W(Nom) |
|
XMax |
4.0 |
Mm(1way |
