Pluvia Seven P High Definition
With Rectangular

解説

ブログでもお話ししましたがAlpair6Pと言う名器が製造完了となってからすでに1年以上の歳月が過ちました。再販のの希望に応えるべく、少しサイズは大きくなりますが、

Pluvia はフレームにグラスファイバーを採用。モダンなデザインと機能の両面で新しい世代を創造。リビングに生えるVintage Gold/Soft Chrome の2色をご用意しました。


上の画像がスマホで回覧できない時は下のソフトをダウンロードして下さい。
https://yuyu.miau2.net/android-flash-player/
https://did2memo.net/2017/07/02/iphone-adobe-flash-player/



平角純銅線ボイスコイル
今回のハイライトは新発売のAlpair5v3やMAOPに搭載したボイスコイルに使用されている平角純銅線で巻かれたRectangular Voice Coilを搭載したこです。この平角線(レクタングラー)は巻き数が同等の一般的な銅線コイルに比べて30%ほど磁力内での変換効率がアップします。つまり、同等の機械運動への変換には30%軽くすことができます。これは音響的には純銅の自然な響きを軽量化したボイスコイルに搭載できる事になります。この銅の表現力とレクタングルの軽さ(効率)に起因するなんとも言えない滑らかな音がペーパーコーンで再現されています。

Alpair7の磁気回路を流用
Pluvia 7PHDにはAlpair7シリーズに使用しているダブルマグネット、ダンパーフロントサスペンションアコースティックダンパー(ダンパーの背面がアコースティックダンパーになっています)のデザインを流用しています。実はMAOPが高価な理由は第1がコーン自体を結晶化するために、時間がかかり歩留まりが上がらない事が1つですがこのレクタングラーのコイルのコストが一般のコイルに比べて4倍~5倍する事にあります。そこで、優秀で定評があるAlpair7の設計部位を継承して金型のコストをセーブして皆様に売価を値上げせずに提供できるようにしました。エアフローが広くスムースなグラスファイバーのシャシーと良いとこどりのユニットです。

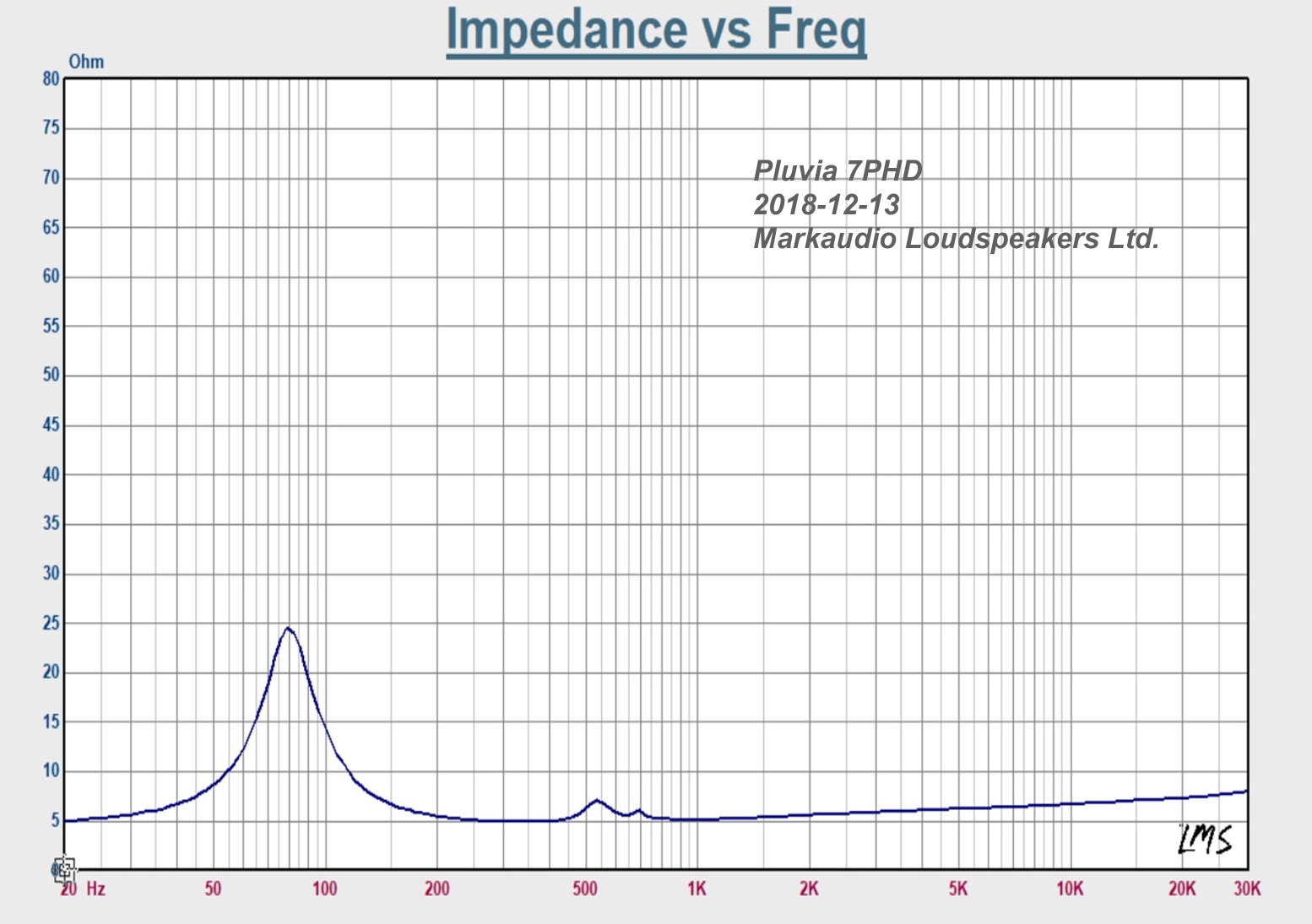

インピーダンスの上昇カーブが極めて平坦です。



T/Sパラメータ

  • Revc=6.88 Ohm
  • FS=72.55 Hz
  • Sd= 50 cm
  • Vas=4.42 Ltr
  • Cms=1.25m M/N
  • Mmd= 3.64 g
  • Mms= 3.84 g
  • BL=3.63 T・M
  • Qms=3.145
  • Qes=0.717
  • Qts= 0.584
  • L1kHz= 0.165 mH
  • L10kHz= 0.058 mH
  • No=0.23%
  • SPLo=85.742dB
  • Xmax(1way)4.5-mm
  • Max power handling = 20W (nom)

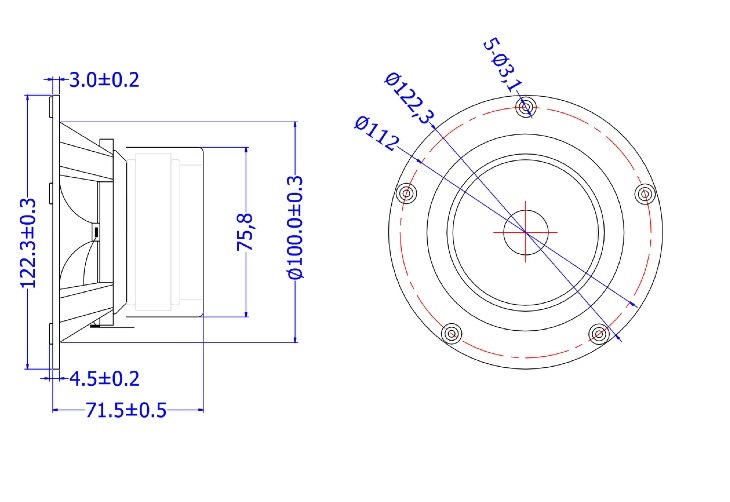

図面(Pluvia7の暫定図面ですが開口径厚みは同様です)
